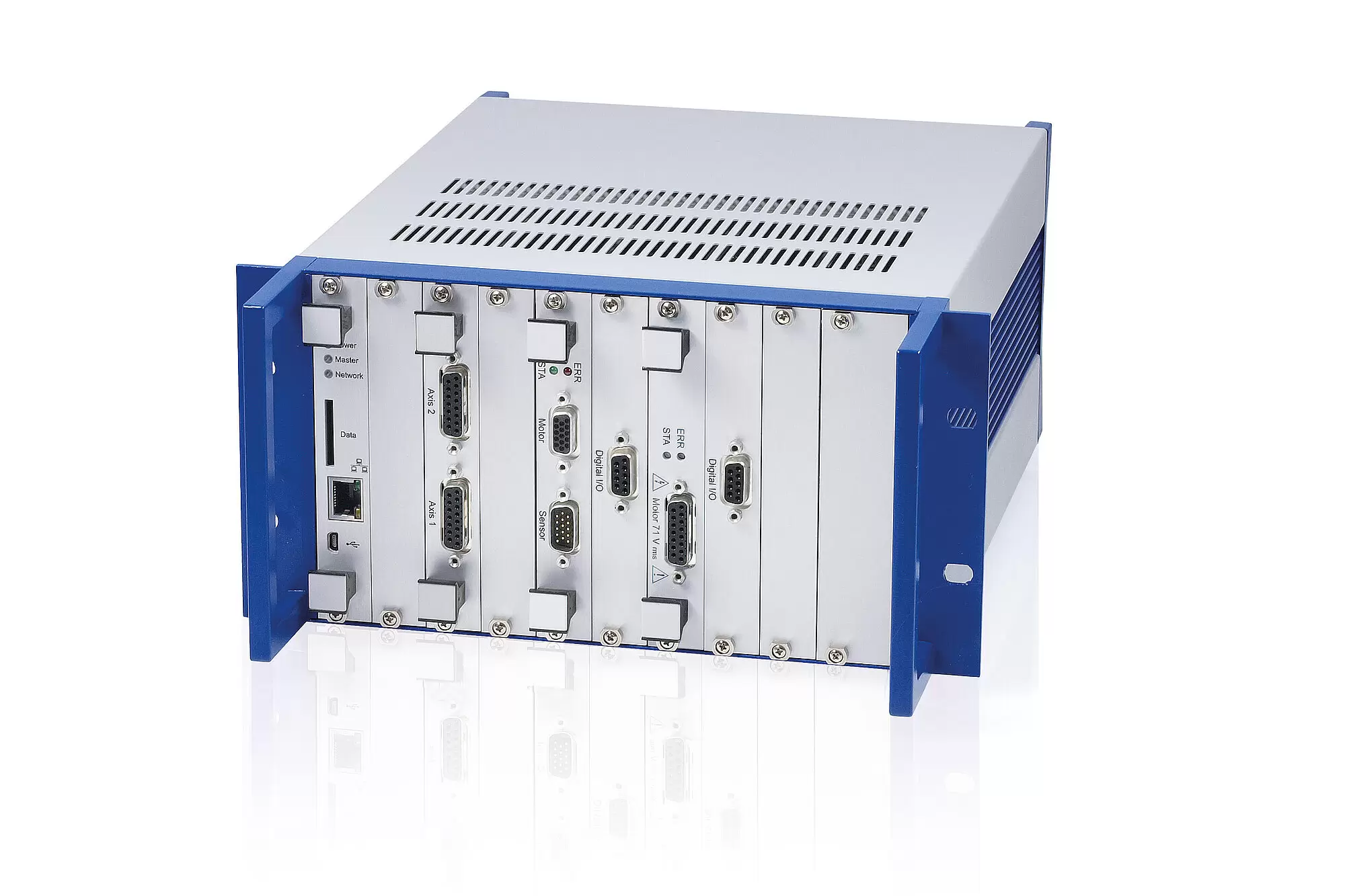

C-885 PIMotionMaster

Rack with Processor and Interface Module for Modular Multi-Axis Controller System

Easy configuration and startup
Modular design for versatile expansion
Efficient communication with the controller modules
Greatly reduced wiring effort
Saves space and costs

	C-885.R1	C-885.R4
Function	9.5" chassis for C-885 PIMotionMaster	9.5" chassis for C-885 PIMotionMaster
Number of card slots	1 C-885.Mx module (required) 4 controller modules (max.)	1 C-885.Mx module (required) 8 controller modules (max.)
Dimensions	269.04 mm × 133.14 mm × 349.5 mm (incl. handles)	269.04 mm × 133.14 mm × 349.5 mm (incl. handles)
Operating voltage	24 V DC from external power adapter*	24 V DC from external power adapter*
Supply voltage for controller modules	24 V DC	24 V DC
Current consumption, max.	32 A	32 A
Mass without modules	3.2 kg	3.5 kg
Operating temperature range	10 to 40 °C	10 to 40 °C

	C-885.R2	C-885.R3
Function	19" chassis for C-885 PIMotionMaster	19" chassis for C-885 PIMotionMaster
Number of card slots	1 C-885.Mx module (required) 20 controller modules (max.)	1 C-885.Mx module (required) 19 controller modules (max.)
Dimensions	Without modules: 482.6 mm × 132.55 mm × 265.3 mm With modules: 482.6 mm × 132.55 mm × 278.55 mm	Without modules: 482.6 mm × 132.55 mm × 265.3 mm With modules: 482.6 mm × 132.55 mm × 278.55 mm
Operating voltage	24 V DC from external power adapter*	24 V DC from external power adapter* also optional: 48 V DC from external power adapter*
Supply voltage for controller modules	24 V DC	24 V DC / 48 V DC
Current consumption, max.	32 A	32 A
Mass without modules	2.9 kg	5.08 kg
Operating temperature range	10 to 40 °C	10 to 40 °C

	C-885.M1
Function	Digital processor and interface module for C-885 PIMotionMaster
Communication interfaces	Ethernet, USB
Command set	PI General Command Set (GCS)
User software	PIMikroMove
Application programming interfaces	API for C / C++ / C# / VB.NET / MATLAB / Python, drivers for NI LabVIEW
Indicators	LEDs for Power, Error
Operating temperature range	10 to 40°C
Mass	132 g
Dimensions	186.42 mm × 128.4 mm (3 RU) × 19.98 mm (4 HP)

* External power adapter not included in the scope of delivery
